Hengstler亨士乐AD36/0017EF.0CSGB电机反馈编码器

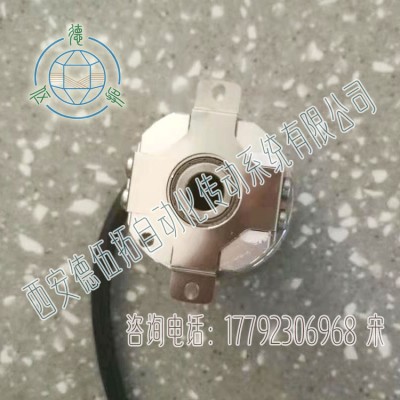

产品名称：AD36电机反馈光电编码器
型号：AD36/0017EF.0CSGB
品牌：Hengstler亨士乐
代理商：西安德伍拓自动化传动系统有限公司
产品详情：http://www.cn-hengstler.com/hengstler_gdjdz/575.html

Hengstler亨士乐AD36电机反馈光电编码器电机反馈编码器的特点
紧凑的外形可与尺寸15的旋转变压器兼容
高达22位的单圈分辨率和12位的多圈位置信息
1Vp-p正弦波可选，可与过去的控制器兼容
反馈系统光电编码器AD36专为尺寸紧凑的伺服电机设计

AD36型编码器应用真正齿轮多圈光学传感技术，直径为36mm。Du特的贯通空心轴使安装与1.5"旋转变压器相兼容。机械设计包括两个滚珠轴承和一个弹性的力矩支撑。
AD36与ACURO-DRIVE互补，适合用在小框架BLDC伺服电机。

全数字式控制回路
新的全数字OptoAsic技术能使其向真正的数字驱动系统转变。传统的型编码器仍有模拟正弦波信号，用来反馈位置数据。然而，AD36提供BiSS接口上的19位(单圈)和12位全数字位置数据，可变的时钟频率可达10MHz。BiSS是市场上现有的Wei一开放高速双向传感器接口。通过SSI接口和每转2048正弦-余弦周期，实现与大多数现有驱动的向后兼容。

内置诊断系统
AD36的内置诊断系统控制和调节内部信号。通过对任何系统错误和老化影响的预警，防止其影响编码器的功能，并获得Zui长的电机正常运行时间。代码的似真性检查保证了输出数据总是表示真实的位置。并且工作温度能够被测量并以8位的分辨率被读出。如果超出或者低于设定的极限值，警告的报警位可以指示出来。
AD36电机反馈光电编码器产品规格
外径：1.48"(37.5mm)
轴径或孔径：8mm
脉冲数或分辨率：SSI:13位，BiSS:19位（单圈）
防护等级：IP40
Zui高转速：12,000 RPM

Hengstler亨士乐AD36/0017EF.0CSGB电机反馈光电编码器电机反馈编码器电气特性、机械特性、环境特性
供电电压：DC 5V -5%/+10%或 DC 10~30V
单圈分辨率：SSI：13 位；BiSS：19 位
外壳直径：37.5mm (1.48”)
轴/法兰/外壳材料：不锈钢/铝/塑料
轴径：8mm 实心轴
工作温度：-40°~+120°C

了解更多Hengstler亨士乐AD36电机反馈光电编码器相关知识，敬请关注亨士乐编码器国内正规Shou权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
